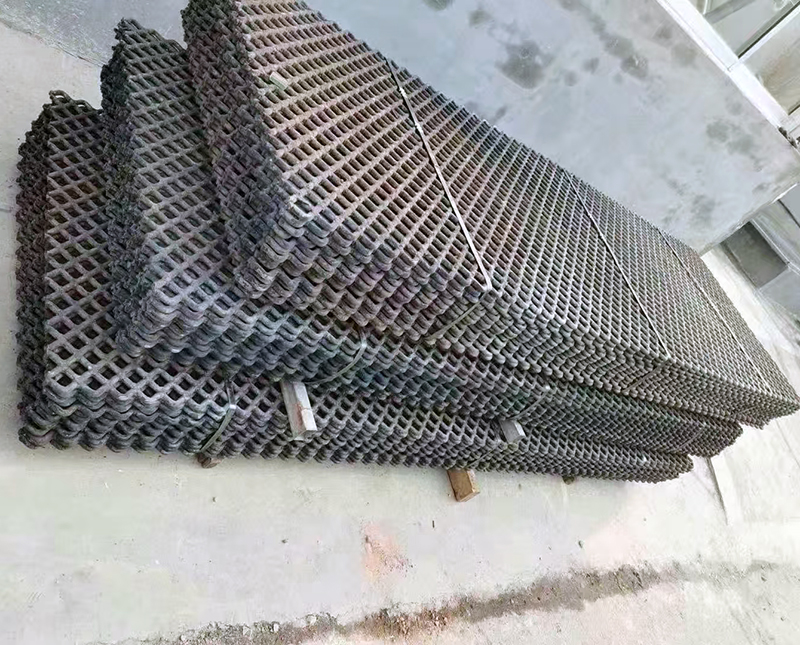

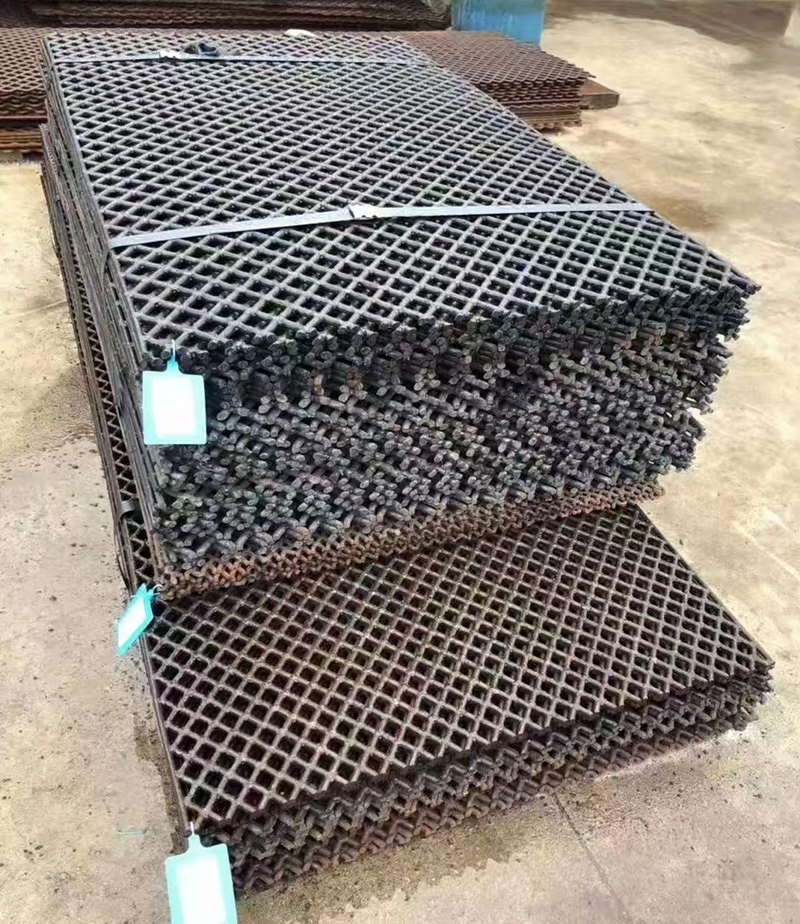

焊接淬火礦篩網（wǎng）作為礦山、冶金、建材等行業的關鍵篩分（fèn）設備配件（jiàn），其性能直接影響生產效率和使用壽命。與傳統編（biān）織篩網相比，焊接篩網通過結（jié）構優化和工（gōng）藝革新實現了性能的全（quán）麵突破，成為（wéi）現代工業篩分領域（yù）的重要選擇。

一、焊（hàn）接篩網的核心性能優勢

1. 材料強化設計

焊接篩網采用錳鋼線材作為基礎材料，通（tōng）過直（zhí）徑加粗20%-30%的篩條（tiáo）設計，顯（xiǎn）著提升整體結構強度（dù）。以常見的（de）10mm孔徑篩網為例，焊接篩（shāi）網的篩條直徑可達6-8mm，較（jiào）編織篩網的4-5mm直徑提升（shēng）50%以上。這種設計使單根篩條的抗彎強度提升約200%，為（wéi）承受大顆粒（lì）物料衝擊奠定基礎。

2. 硬度梯度提升

經（jīng）過（guò）淬火工（gōng）藝處理後，材料硬度從原始錳鋼材質的190-220HB躍（yuè）升至210-235HB。這種硬度提（tí）升並非均勻分布，而是（shì）通（tōng）過梯（tī）度淬火工藝（yì）在焊接節點形成硬度峰值（可達240HB），既保證（zhèng）篩麵耐（nài）磨性，又避免因整體（tǐ）硬度過高導致的脆（cuì）性問題。實際（jì）工況測試顯示，淬火焊接（jiē）篩網在鐵礦篩分中的使用壽命較普通（tōng）編織網延長（zhǎng）3-5倍。

3.革命性結（jié）構創新

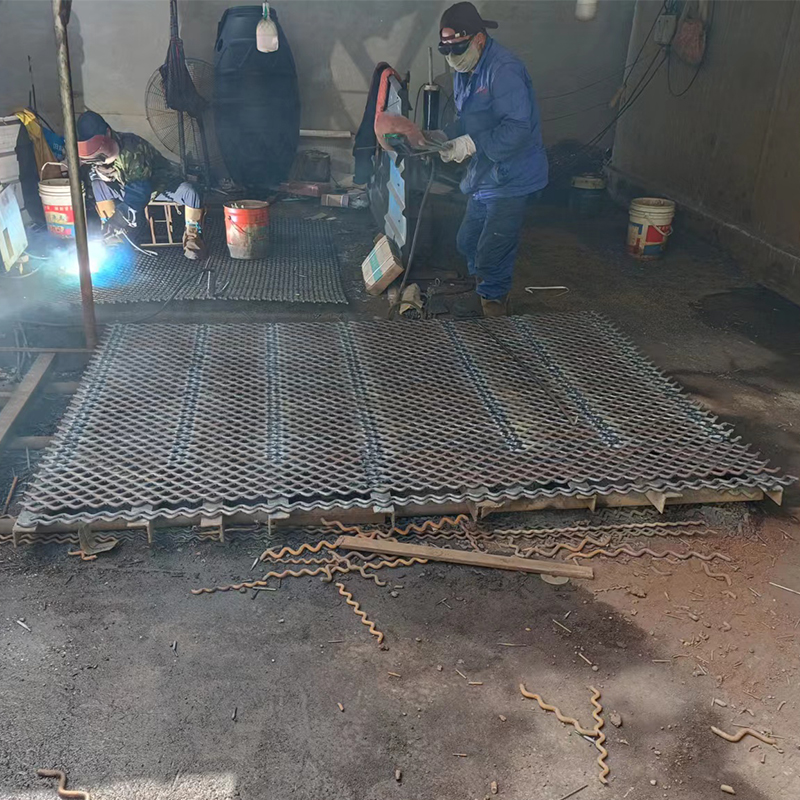

采用電弧焊接工藝（yì）將經緯（wěi）篩條熔接為整體，消除傳統編織網存在的交叉滑動摩擦。振動測試表明，在頻率1000次/分鍾（zhōng）的條件下，焊接結構能減少80%的（de）篩條間（jiān）微動磨（mó）損。獨（dú）特的"鋼板式"整體結構使承重能力突破性提升（shēng），某銅礦應（yīng）用案例顯示，單（dān）塊1.5×2m的焊接篩網可承載8噸動態負荷，遠超同等尺寸（cùn）編織網3噸的極限。

二（èr）、先進製造工藝解析

1. 智（zhì）能化焊接技術

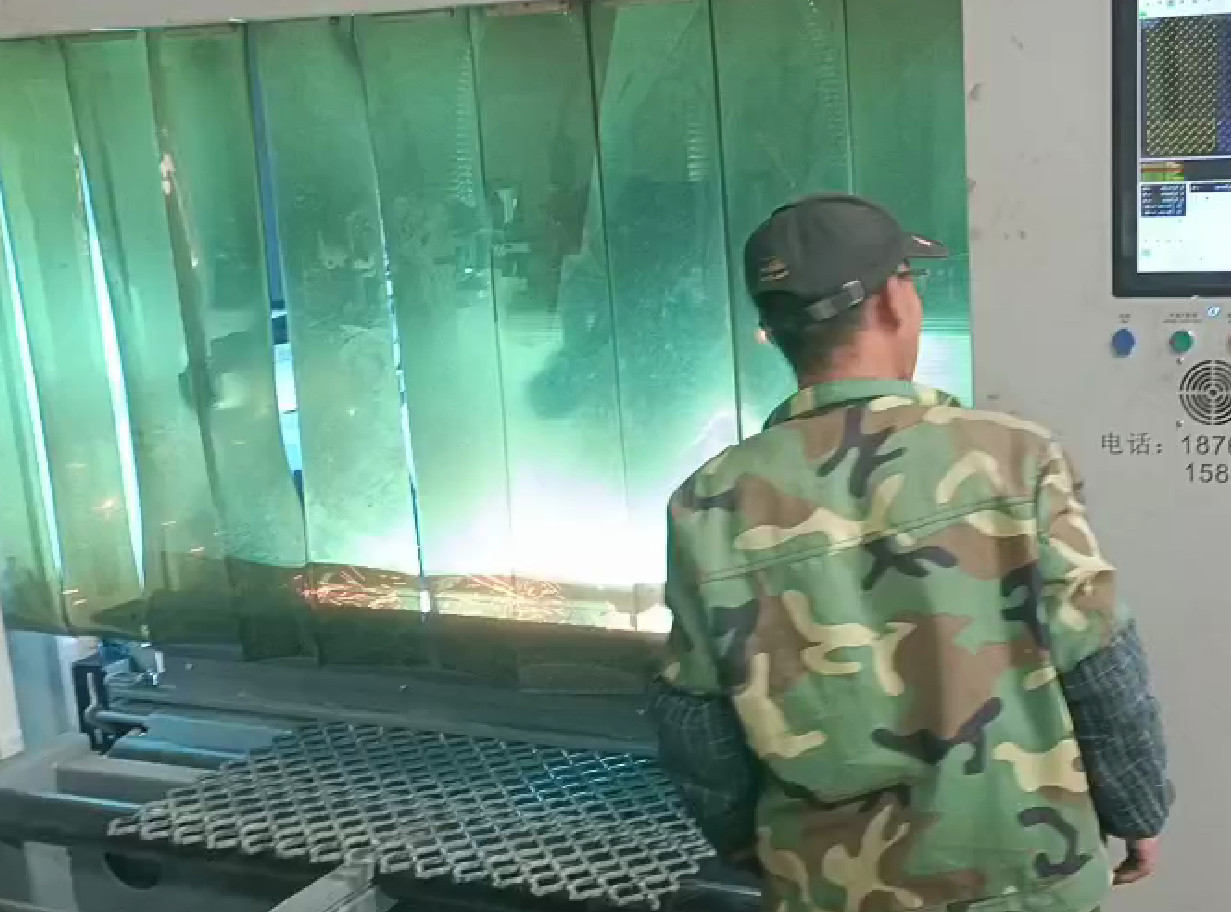

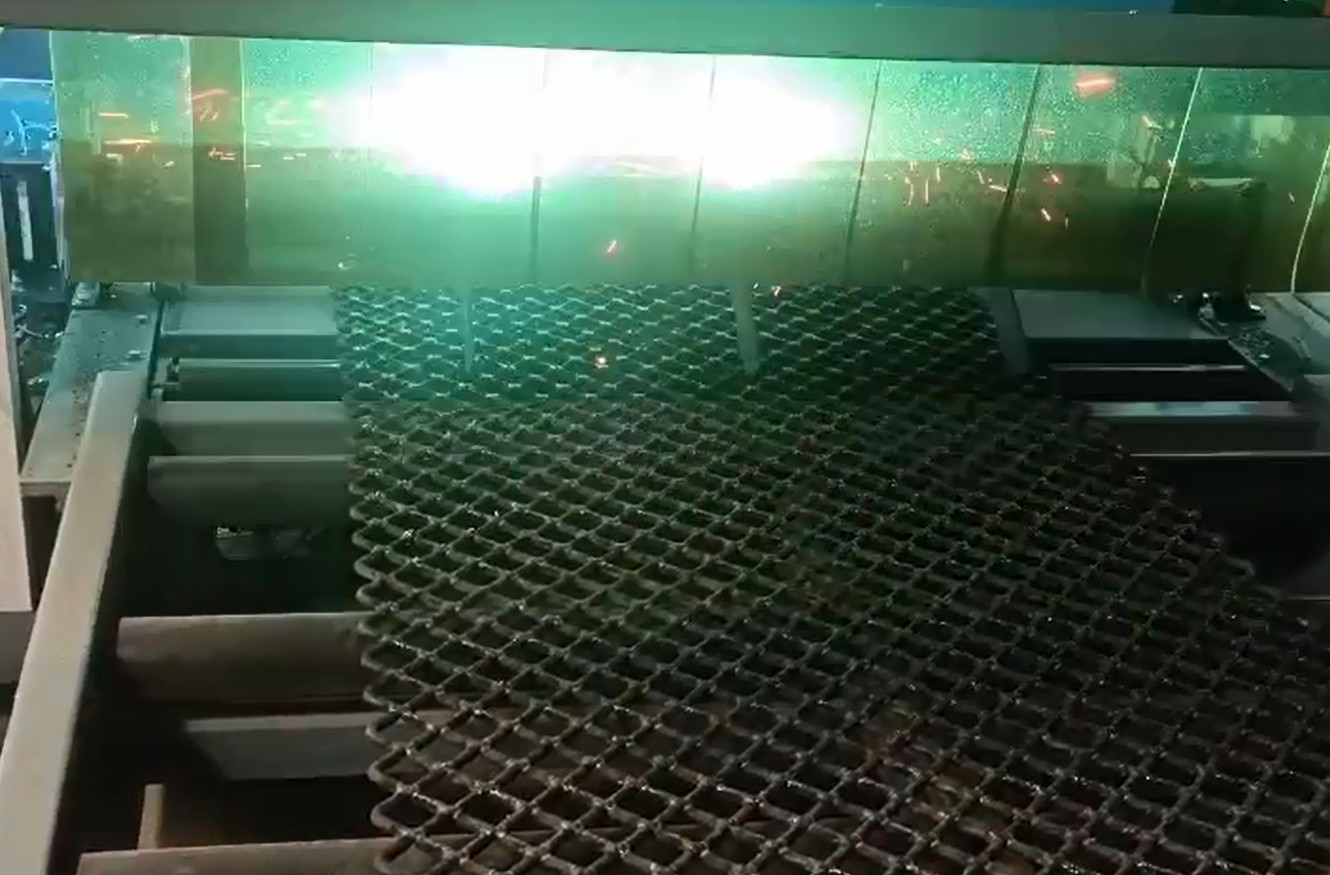

機器人精密（mì）焊（hàn）接：針對10mm以下孔徑（jìng）篩網，六軸焊接機器人可實現0.2mm精度的焊點（diǎn）定位，焊接速度達（dá）15點/分鍾，且每（měi）個焊點的熔深保持一致。某大型篩網廠的對比數據顯示，機器人焊接的產品廢（fèi）品率從人工的5%降至0.3%。

大孔（kǒng）徑深熔工藝：對於（yú）絲徑≥10mm的粗條篩網，采用埋弧焊配合特殊焊劑，可實現12-15mm的完全熔透深度（dù），經超聲波探傷（shāng）檢測，焊接缺陷率（lǜ）低於0.1%。

2. 定製化淬火體係

介質選擇科學化（huà）：針對不同錳鋼成分（如（rú）ZGMn13與ZGMn18Cr2），建立水（shuǐ）基聚合物溶液（20℃時冷卻速度120℃/s）與快速淬火油（冷卻速度80℃/s）的匹配數（shù）據（jù）庫。

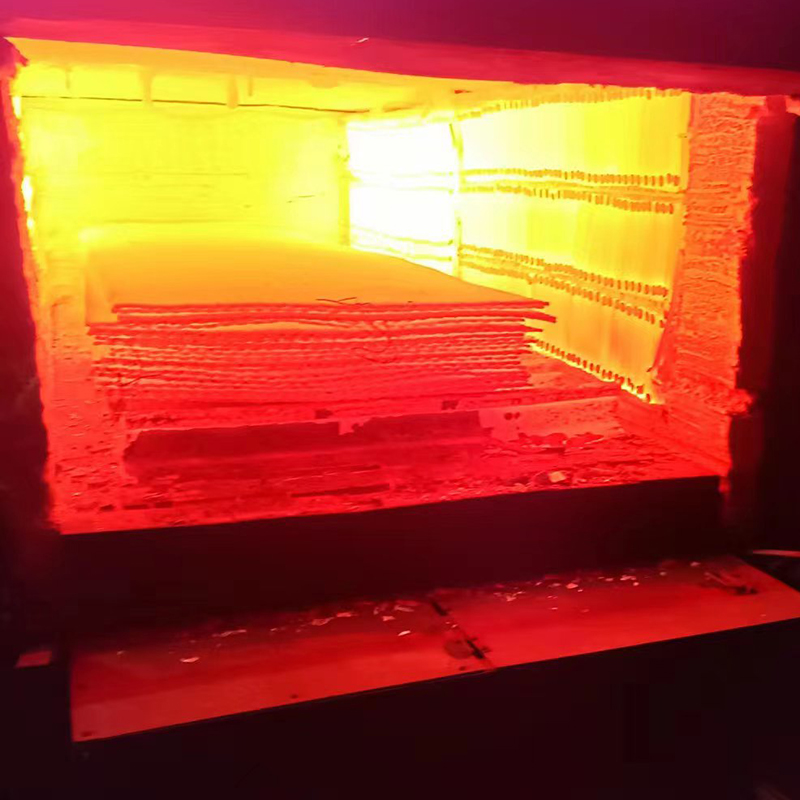

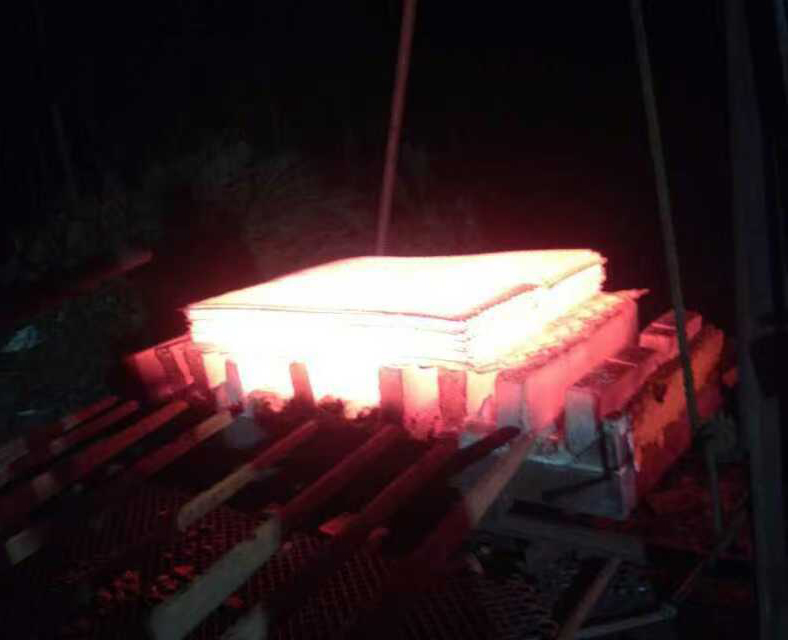

溫度精（jīng）準控製：通過紅外測（cè）溫係統將奧氏（shì）體化溫度控製在950±10℃，保溫時間按厚度（dù）係數0.8min/mm計算，確保組織完全轉變。

創新淬（cuì）火工藝：對方孔15mm的篩網采（cǎi）用"水霧（wù）梯度淬（cuì）火"，先以高壓水霧（壓力0.6MPa）快速冷卻至500℃，再轉為空冷，獲得表層硬度235HB、芯部韌性保持180HB的優化性能配比。

三、工程應（yīng）用價值深度挖掘（jué）

1. 安裝維護革命

整體式結構使安裝時間縮短70%，且（qiě）無需像編織網預留（liú）3%-5%的拉伸餘（yú）量。某鐵礦改造項目采用模塊化焊接篩網後，更換作業從原（yuán）來的8小時/次降至2.5小時/次。特有的邊緣法蘭設計可實現單（dān）人（rén）多工具快速鎖（suǒ）緊，抗拉強度達（dá）500MPa以上。

2. 全生命周期（qī）成本優勢

雖然焊接篩網初期采（cǎi）購成本（běn）比編織網高30%-40%，但（dàn）在以下方麵實現成本逆（nì）轉：

運輸損耗率從編織網的15%降（jiàng）至3%以（yǐ）下

 安裝調（diào）試成本降低（dī）60%

使用（yòng）壽命（mìng）延長至編織網的2-3倍

某（mǒu）水泥廠的計算表（biǎo）明，三年周期內綜合成本可降低25%以上。

3. 極端工況適應性

在-40℃低溫環境（jìng）（如北方礦山）和80℃高溫物料（如剛出窯的熟料）條（tiáo）件下，焊接篩網表現出優異的抗熱疲勞性能。衝擊試驗顯示，在5kg鋼球3m高度自由落體衝擊（jī）下，焊接篩（shāi）網的變形量（liàng）僅為編織網的1/4。

四、技術發展趨勢

1. 材料複合化（huà）：研發碳化鎢顆粒（含量（liàng）15%-20%）表麵熔覆技術，有望將關鍵部位硬度提升至60HRC以上。

2.智能監測係統：嵌入光纖傳感器的"智能篩網"可實時監（jiān）測應力分布，預警疲勞損傷。

3.綠色製造工（gōng）藝：激光焊接+感應淬火的新工藝路線，能使能耗降低40%，且完全避免淬火介質汙染（rǎn）。

焊接淬火（huǒ）礦篩網的技術進化，本質上是通過材料科學、機械工程和熱處理（lǐ）的跨學科融合，解決了傳統篩分設備“強度-韌性-耐磨”難以兼顧的三角矛盾。隨著數字化製造技術的深度應用，這類產品正在從單純的耗材向具有狀態感（gǎn）知能力（lì）的智能裝備（bèi）轉變，為現（xiàn）代工業篩（shāi）分（fèn）提（tí）供更優解決（jué）方案（àn）。
